旋轉蒸發儀主要用于在減壓條件下連續蒸餾大量易揮發性溶劑。尤其對萃取液的濃縮和色譜分離時的接收液的蒸餾，可以分離和純化反應產物。旋轉蒸發儀的基本原理就是減壓蒸餾，也就是在減壓情況下，當溶劑蒸餾時，蒸餾燒瓶在連續轉動。

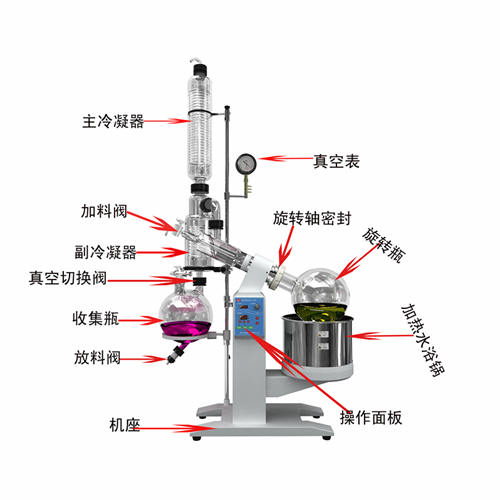

主要結構

蒸餾燒瓶：一個帶有標準磨口接口的梨形或圓底燒瓶，通過一高度回流蛇形冷凝管與減壓泵相連；回流冷凝管另一開口與帶有磨口的接收燒瓶相連，用于接收被蒸發的有機溶劑。在冷凝管與減壓泵之間有一三通活塞，當體系與大氣相通時，可以將蒸餾燒瓶，接液燒瓶取下，轉移溶劑，當體系與減壓泵相通時，則體系應處于減壓狀態。使用時，應先減壓，再開動電動機轉動蒸餾燒瓶，結束時，應先停機，再通大氣，以防蒸餾燒瓶在轉動中脫落。作為蒸餾的熱源，常配有相應的恒溫水槽。

使用方法：

1.高低調節:手動升降,轉動機柱上面手輪,順轉為上升,逆轉為下降. 電動升降,手觸上升鍵主機上升,手觸下降鍵主機下降.

2.冷凝器上有兩個外接頭是接冷卻水用的,一頭接進水,另一頭接出水,一般接自來水,冷凝水溫度越低效果越好.上端口裝抽真空接頭,接真空泵皮管抽真空用的.

3.開機前先將調速旋鈕左旋到最小,按下電源開關指示燈亮,然后慢慢往右旋至所需要的轉速,一般大蒸發瓶用中,低速,粘度大的溶液用較低轉速.燒瓶是標準接口24號,隨機附500ml,1000ml兩種燒瓶,溶液量一般不超過50%為適宜.

注意事項:

1.玻璃零件接裝應輕拿輕放,裝前應洗干凈,擦干或烘干.

2.各磨口,密封面密封圈及接頭安裝前都需要涂一層真空脂.

3.加熱槽通電前必須加水,不允許無水干燒.

4.RE-52B必須使(19)擰入保險孔內保險,以免損壞燒瓶.

5.如真空抽不上來需檢查 1)各接頭,接口是否密封

(2)密封圈,密封面是否有效

(3)主軸與密封圈之間真空脂是否涂好

(4)真空泵及其皮管是否漏氣

(5)玻璃件是否有裂縫,碎裂,損壞的現象
