臺式示波器選型、測量方法與觸發方式

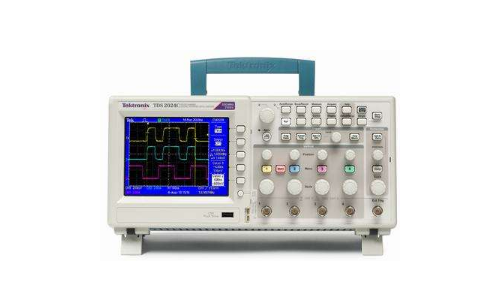

臺式示波器選型
示波器是一種用途十分廣泛的電子測量?jī)x器，它能把肉眼看不見的電信號變換成看得見的圖象，便于人們研究各種電現象的變化過程。示波器可分為模擬示波器與數字示波器。下面說下臺式示波器選型時應注意什么。
1.觸發 選擇示波器時一定要考慮觸發，要確認示波器支持基本的邊沿和視頻觸發功能，以便迅速找到特定信號的活動。
2.測量和分析特性 自動測量如周期、頻率、平均和峰—峰值，非常有助于信號檢驗和故障檢測。另外還需要更的分析能力，如信號平均和FFT。信號平均可消除示波器波形顯示中的額外噪聲，讓使用者只檢查有用的信號特性。
3.尺寸 由于桌子的面積有限，因此示波器的尺寸必然是大家zui關心的。工程師亦愛用更小型的示波器，因?yàn)樗鼣y帶方便。但并非越小就越好，考慮尺寸時不可犧牲性能或通道數日。
4.易用性 工程師越快掌握示波器的性能，就越容易進行有意義的測量。由于工程師要經常使用這種工具，所以用戶接口越友好，工程師的效率就越高。
示波器測量方法
1.幅度和頻率的測量方法（以測試示波器的校準信號為例）
（1）將示波器探頭插入通道1插孔，并將探頭上的衰減置于"1"檔；
（2）將通道選擇置于CH1，耦合方式置于DC檔；
（3）將探頭探針插入校準信號源小孔內，此時示波器屏幕出現光跡；
（4）調節垂直旋鈕和水平旋鈕，使屏幕顯示的波形圖穩定，并將垂直微調和水平微調置于校準位置；
（5）讀出波形圖在垂直方向所占格數，乘以垂直衰減旋鈕的指示數值，得到校準信號的幅度；
（6）讀出波形每個周期在水平方向所占格數，乘以水平掃描旋鈕的指示數值，得到校準信號的周期（周期的倒數為頻率）；
（7）一般校準信號的頻率為1kHz，幅度為0.5V，用以校準示波器內部掃描振蕩器頻率，如果不正常，應調節示波器（內部）相應電位器，直至相符為止。
示波器通常有四種觸發方式：
（1）常態（NORM）：無信號時，屏幕上無顯示；有信號時，與電平控制配合顯示穩定波形；
（2）自動（AUTO）：無信號時，屏幕上顯示光跡；有信號時與電平控制配合顯示穩定的波形；
（3）電視場（TV）：用于顯示電視場信號；
（4）峰值自動（P-PAUTO）：無信號時，屏幕上顯示光跡；有信號時，無需調節電平即能獲得穩定波形顯示。該方式只有部分示波器中采用。
