NH2000 PVDF水聽器是 Precision Acoustics Ltd. 制造的一系列針式水聽器之一。它設計用于與帶電源的潛水前置放大器和直流耦合器結合使用，以形成水聽器系統。每當本數據表中報告的特性時，它們都是指包含 2.0 毫米針式水聽器、前置放大器和直流耦合器的水聽器系統的特性。
水聽器有源元件的尺寸會影響許多特性，包括靈敏度、頻率響應、方向響應、動態范圍和噪聲等效壓力。本技術數據表是根據 IEC 62127 – 第 3 部分 [3] 編寫的，并提供了 2.0 毫米針式水聽器系統的詳細規范。
2.0 mm 針式水聽器是一種高靈敏度設備，針對 2 MHz 以下的應用進行了優化。
2.0 mm 針式水聽器是一種高靈敏度接收器，針對 2 MHz 以下的使用進行了優化，適用于 100 kHz 至 10 MHz 范圍內的測量。大的有效面積可以測量 ≈ 150 Pa 的信號。然而，更大的傳感器面積會導致更具方向性的響應模式，尤其是在更高頻率下。

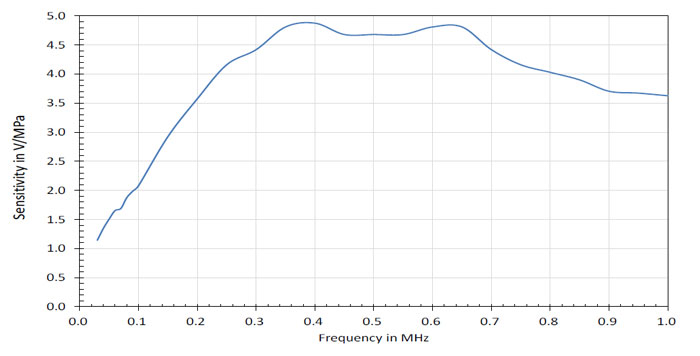

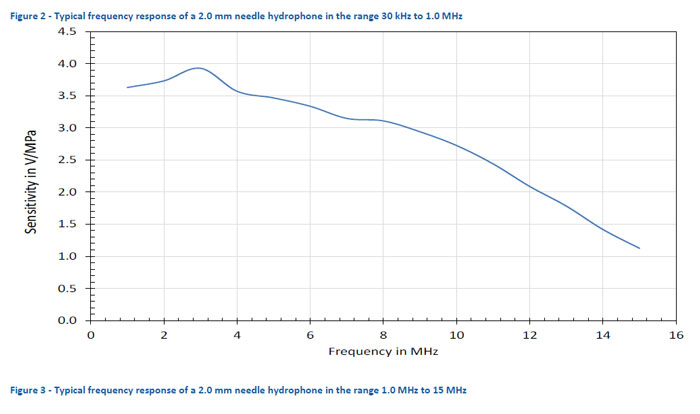

所有探頭型水聽器都具有作為頻率函數的頻率響應。這種反應的理論基礎在別處得到了很好的理解和描述 [1]。圖 2 和圖 3 顯示了當負載為 50 Ω 時，針式水聽器與其適當?shù)那爸梅糯笃鹘Y(jié)合使用的典型電纜末端負載靈敏度。這些圖中顯示的數據集均由倫敦國家物理實驗室 (NPL) 獲得。
| 輸出阻抗 | 典型探針靈敏度 | 靈敏度誤差 | 典型頻率響應 | 傳感器材料 | 傳感器尺寸 | |
| NH4000針式水聽器 4.0mm水聽器 | 27pF+/- 4pF | 8V/MPa (相當于 -222dB re 1V/uPa) | 單個探針之間靈敏度的變化約為：+/-3dB | Flat (+/-2dB): 200kHz to 3MHz Flat (+/-4dB): 80kHz to 8MHz Hydrophone useable down to 5kHz | 28微米厚的金電極的聚偏氟乙烯（PVDF）薄膜 | 直徑4.0mm |
| NH2000針式水聽器 2.0mm水聽器 | 27pF+/- 4pF | 3.5V/MPa (相當于 -229.1dB re 1V/uPa) | 單個探針之間靈敏度的變化約為：+/-3dB | Flat (+/-2dB): 400kHz to 6MHz Flat (+/-4dB): 100kHz to 10MHz Hydrophone useable down to 5kHz | 28微米厚的金電極的聚偏氟乙烯（PVDF）薄膜 | 直徑2.0mm |
| NH1000針式水聽器 1.0mm水聽器 | 27pF+/- 4pF | 850nV/Pa (相當于 -241.4dB re 1V/uPa) | 單個探針之間靈敏度的變化約為：+/-3dB | Flat (+/-2dB): 3 to 12MHz Flat (+/-4dB): 200kHz to 15MHz Hydrophone useable down to 5kHz | 28微米厚的金電極的聚偏氟乙烯（PVDF）薄膜 | 直徑1.0mm |
| NH0500針式水聽器 0.5mm水聽器 | 18pF+/- 3pF | 300nV/Pa (相當于 -250.5dB re 1V/uPa) | 單個探針之間靈敏度的變化約為：+/-3dB | Flat (+/-2dB): 3 to 15MHz Flat (+/-4dB): 1 to 15MHz | 9微米厚的金電極的聚偏氟乙烯（PVDF）薄膜 | 直徑0.5mm |
| NH0200針式水聽器 0.2mm水聽器 | 13pF+/- 2pF | 55nV/Pa (相當于 -265.2dB re 1V/uPa) | 單個探針之間靈敏度的變化約為：+/-3dB | Flat (+/-2dB): 5 to 25MHz Flat (+/-4dB): 1 to 35MHz | 9微米厚的金電極的聚偏氟乙烯（PVDF）薄膜 | 直徑0.2mm |
| NH0075針式水聽器 0.075mm水聽器 | 14pF+/- 2pF | 10nV/Pa (相當于-280.2dB re 1V/uPa) | 單個探針之間靈敏度的變化約為：+/-3dB | Flat (+/-2dB): 3 to 15MHz Flat (+/-4dB): 1 to >30MHz | 9微米厚的金電極的聚偏氟乙烯（PVDF）薄膜 | 直徑0.075mm |
| NH0040針式水聽器 0.04mm水聽器 | 14pF+/- 2pF | 6nV/Pa (相當于 -284.4dB re 1V/uPa) | 單個探針之間靈敏度的變化約為：+/-3dB | Flat (+/-2dB): 3 to 15 MHz Flat (+/-4dB): 1 to >30 MHz | 9微米厚的金電極的聚偏氟乙烯（PVDF）薄膜 | 直徑0.04mm |
