KH公司7600/7602型寬帶功率/電壓放大器可以提供17W和34W功率，低失真的輸出。其采用的混合CMOS運算放大器技術，實現其他放大器所不能達到的性能指標。

型號  7600M

7600M提供17W交流連續輸出(34W直流輸出)，141Vrms(400Vpp)高電壓輸出，頻率范圍直流到500KHz。 7600M的頻率響應是±0.1dB@10KHz，諧波失真<0.01%@5kHz，<0.3%@100kHz。電壓放大倍數可以選擇0dB-14dB  連續可變，0dB-28dB 連續可變和0dB-42dB連續可變。

其他功能：輸入模式A，A-B，-B；共模抑制80dB；直流或交流耦合；直流偏置電壓0V到±200V；可選數字顯示選件，顯示溫度、輸出電壓和平均電流。

型號 7602M

7602M 提供34W交流連續輸出(68W直流輸出)，282Vrms(800Vpp)高電壓輸出。其他指標與7600M型一致。  典型應用

7600/7602型寬帶功率/電壓放大器是高功率/電壓輸出、性能優異、滿足多種應用的寬帶放大器，工作頻率從DC 到1MHz。這兩款型號可以驅動阻性和容性負載，具有高功率/高電壓輸出、低失真、頻率平坦度好的優點，適  合儀器校準、壓電傳感器

美國KH 7600/KH 7602M寬帶功率放大器特點：

1. DC到1MHz

2. 直流偏置0到200V

3. 增益可變,最大42dB(125  倍)

4. 頻率響應<±0.1dB

5. 短路保護

6. 可選顯示屏(帶“M”  后綴)

7. 輸出功率17W/34W

8. 最大電壓141/282Vrms

9. 失真<0.1%

10. 容性或阻性負載

率范圍: 直流到 1MHz.

功率  :

1k? 負載:
34W, 直流;
17W有效值, at 500 kHz;
5W有效值, at 1MHz.

600 ? 負載:
10W有效值, 100Hz到1MHz;
5W rms, at 100Hz;  10W 直流.

電壓  :

無負載: ±200V 直流; 141V有效值, 交流.

1k ? 負載:
±184V 直流和峰值, 130V 有效值, 直流到 500 kHz;

±113V 峰值, 80V 有效值, at 1 MHz.


60 0 ? 負載:
±113V 峰值, 80V 有效值, 100Hz 到 1MHz;
±78V 直流和峰值, 55V 有效值, 直流到 100Hz.

電流  : 910 ?負載,
±200mA 峰值, 141mA 有效值, 直流到 500kHz .
頻率響應:
±0.1dB, dc to 10kHz;

±0.25dB to 200kHz;

 ±0.5dB to 500kHz, 0-130V rms;
±0.5dB to 1MHz 0-80V rms.

諧波失真: <0.01% to 5kHz and 175V peak output,
<0.05% 200V peak output;
<0.3% to 100kHz.

放大倍數: 0dB到 42dB,三個量程連續可調: 0dB 到14dB(x5),

       14dB(x5) 到 28dB(x25), 28dB(x25)到 42dB(x125); 步進精度: ±0.1dB +頻率響應指標.

相位: A input 0° ±1°, B input, 180° ±1° dc to 10kHz increasing linearly 60° lagging at 1MHz. Model 7602:

(Inverted output relative to non-inverted) 180°, –0.3° at 10kHz; 180°, –3° at 100kHz; 180°, –20° at 1MHz.

方波響應:

上升/下降時間:  <120ns 達到 50Vp-p.

壓擺率: >600V/us, 400Vp-p.

直流偏置: 0V 到 ±200V 可變.

 內阻:  <0.5 ohm, dc to 10kHz;
   5 ohms at 100 kHz;    20 ohms at 1 MHz.

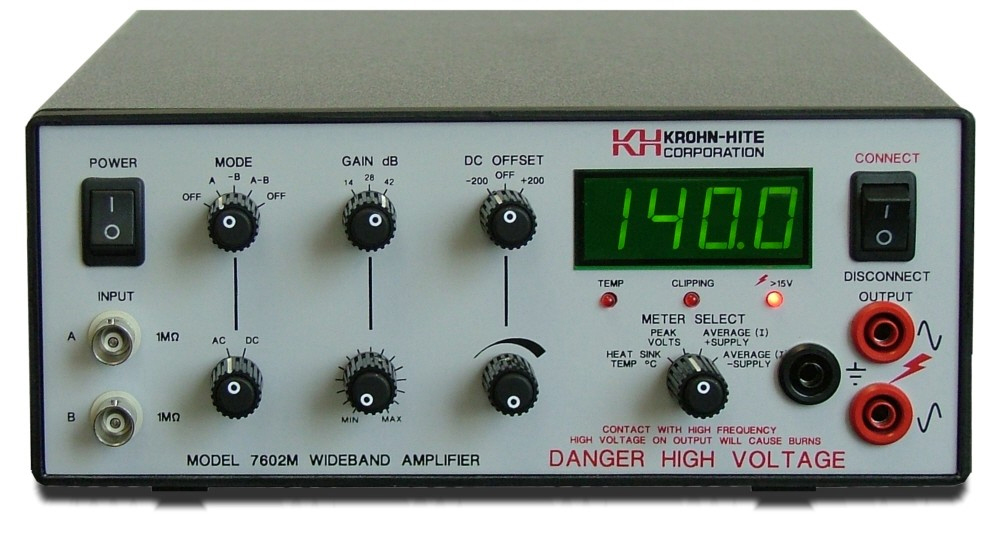

7602M型

7602M 型提供與帶有差分輸出的 7600M 型相同的性能，能夠提供 34 瓦的連續功率（直流時 68 瓦）和 282V rms (800Vp-p)。它還可以同時提供正負直流電壓。

應用

7600M 和 7602M 型是當今市場上僅有的兩款在直流至 1MHz 范圍內提供功率、性能和多功能性的組合的放大器。7600M 和 7602M 能夠驅動電阻或無功負載，加上其功率和電壓能力、低失真和平坦響應，因此非常適合驅動壓電換能器、離子束偏轉、真空管驅動器、儀表校準、噴墨測試和設計；通過直流耦合和可變直流偏置控制，每個放大器都可以用作雙極高壓電源。
