PA-104 是一種高電壓 (±200 Vp)、高電流 (±200 mA) 和高頻（DC 至 250 KHz）放大器，旨在驅動更高的電容（低阻抗）負載，例如低電壓堆棧，在中等頻率；或較低的電容負載，例如高頻下的超聲波設備。
放大器靜態驅動壓電器件的能力取決于其電壓能力和穩定性。其動態驅動壓電設備的能力取決于執行器的電容、必須驅動的電壓以及每秒必須充電和放電的次數。這些確定了放大器的電流、電壓和頻率要求。
低電噪聲、低失真： EPA-104 采用高品質Apex ?高壓混合運算放大器制成，并采用高調節線性電源。它裝在一個沉重的高導電鋁制外殼中，可提供出色的屏蔽外部電磁干擾。
輸入和輸出保護：壓電負載給電子驅動器帶來了特殊的問題。Piezo Systems 放大器提供強大的輸入和輸出保護，以處理所有可能損壞放大器或執行器的短路、開啟、關閉和負載產生的電壓事件。
手動偏置控制（電壓極性和 DC 偏移）：用于手動調整驅動電壓以驗證壓電致動器靜態運動、靜態設置，或用于將 DC 偏置應用于動態驅動的壓電致動器（例如壓電堆棧）。
輸入控制（通過到 BNC 輸入連接器的模擬信號）：接受來自外部信號發生器、計算機控制器或從直流到額定頻率的反饋網絡的高達 ± 10 V 的信號波形。組合的交流加直流偏置電壓可從零調整到額定電壓。
要估計壓電致動器的峰值電流要求，請求解適當的方程：
I peak (以安培計) = 2 π f CV peak- (以正弦波驅動)
I peak (以安培計) = 4 f CV peak - (以三角波驅動)
I peak (以安培計) = C dV / dt - （用方波驅動）
其中 f 是以赫茲為單位的最大工作頻率，C 是以法拉為單位的壓電器件電容，dt 是方波上升時間，Vp 是最大峰值驅動電壓。放大器必須能夠提供 Vp、lp 和 f。
| 規格 | 參數 |
|---|---|
| 最大電壓 | ? ± 200 伏峰值 |
| 最大電流 | ? ± 200 mA 峰值 |
| 輸出功率 | ? 40 瓦峰值 |
| 頻率范圍 | ? 直流至 250 KHz |

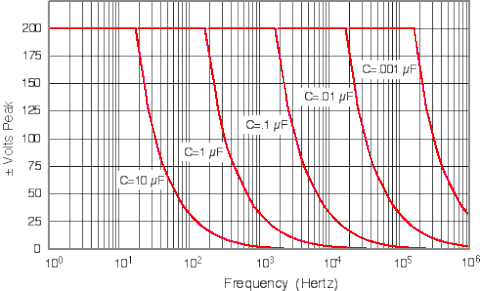

| 帶寬 | ? 成 1 K ohm 阻性負載：扁平，DC 至 300 KHz；3db 滾降，400 KHz； ? 進入容性負載：見下表。 |
| 電壓增益 | ? 可變增益，從 0 到 20X 可調 |
| 相移 | ? -.083°/KHz，典型 |
| 壓擺率（空載） | ? 380 伏/微秒 |
| 最大輸入電壓 | ? ± 10 伏峰值 |
| 最大直流分量 | ? ± 10 伏直流電 |
| 輸入耦合 | ? 僅直接直流耦合 |
| 輸入阻抗 | ? 10K 歐姆 |
| 輸出耦合 | ? 直流耦合 |
| 可變直流偏移 | ? 通常為零伏。可調至 ± 200 伏峰值 |
| 負載阻抗 | ? 能夠在放大器的電壓和電流限制范圍內驅動任何負載 |
| 輸出噪聲（300 KHz 帶寬） | ? 2 mv rms，輸入短路 |
| 交流電源 | ? 用戶可設置：100-130 VAC，50/60 Hz；或 200-250 伏交流電，50/60 赫茲 |
| 電路保護 | ? 過載、短路和熱保護。 |
| 規格 | 參數 |
|---|---|
| 前面板控件 | ? 增益調整；DC 極性選擇器 (+, 0, -); 直流偏移調整 |
| 后面板控制 | ? 開/關; 線電壓選擇器 |
| 終端 | ? BNC 輸入（參考地）；用于高壓輸出 ? 端子的安全護罩香蕉插孔（以接地為基準） |
| 重量 | ? 6.4 公斤（14 磅） |
| 方面 | ? 12" (305mm) 長 x 12" (305mm) 深 x 5" (127mm) 高 |
| 規格 | 參數 |
|---|---|
| 穩態正弦波形， 溫度=25°C |  |
