特征

• 可調增益 10 至 60 dB（x3 至 x1,000）

• 帶寬 DC 至 100/200 MHz，與增益無關

• 直流漂移 0.3 μV/°C

• 輸入噪聲 2.3 nV/√Hz

• 可切換的 10/20 MHz 低通濾波器，以最大限度地降低寬帶噪聲

• 可以手動或通過數字接口進行設置

從 DC 到 200 MHZ 的參考等級

FEMTO 寬帶放大器系列 DHPVA 提供了卓越的質量特性組合：可調節增益高達 x1,000、在任何增益設置下的 100/200 MHz 帶寬、平坦的頻率響應、非常低的噪聲和精密放大器的低偏移漂移。對于需要具有幾乎理想特性的放大器的所有應用，這種組合是完美的解決方案。在不改變信號形式的情況下，示波器和 AD 轉換器的靈敏度提高了很多倍。

獲得獨立帶寬

通常，放大器的帶寬會隨著增益設置的增加而減小。然后，例如，脈沖和快速信號的上升時間隨增益設置而變化。因此，具有高時間分辨率的精確測量是復雜的，甚至是不可能的。我們已經在我們的創新寬帶放大器中解決了這個特殊問題：帶寬和上升和下降時間在所有增益設置中幾乎保持不變，容差小于 10%。

動態輸入電壓范圍：10 微伏至 300 毫伏

FEMTO 選擇的多級放大概念避免了可編程衰減器或倍增增益級的缺點，其中動態范圍受噪聲和主增益級漂移行為的限制。因此，DHPVA 系列同樣適用于幅度約為 100 μV 至 300 mV（70 dB 動態）的輸入信號。由于出色的直流穩定性，動態可以通過信號平均（平均）進一步增加，因此可以使用 10 μV 至 300 mV（90 dB 動態）的實際范圍。

應用

• 示波器和瞬態記錄器前置放大器

• 光電倍增放大器

• 用于光接收器和功率放大器的后置放大器

• 具有高時間分辨率的脈沖和瞬態測量

• 自動測量系統

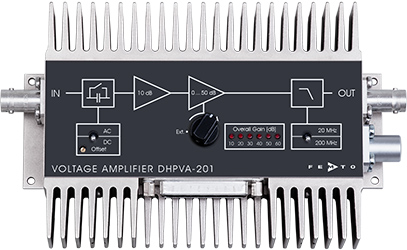

FemTo HPVA-101寬帶電壓放大器，HPVA-201電壓放大器選型表

可通過微調器和外部控制電壓調節偏移。選定增益的 LED 顯示。輸出短路保護。通過 3 針 Lemo ?插座供電電壓 ±15 V。包括一個合適的插頭。PS-15 系列的匹配電源可選。有關詳細信息，請參閱數據表。

新改進的型號 DHPVA-101 和 DHPVA-201 取代了之前的 DHPVA-100 和 DHPVA-200。它們完全兼容相同或更好的電氣性能。如果需要（空間）并提供足夠的替換冷卻，則可以卸下兩個散熱器，例如通過將其永久安裝在足夠大的系統外殼/機架上。

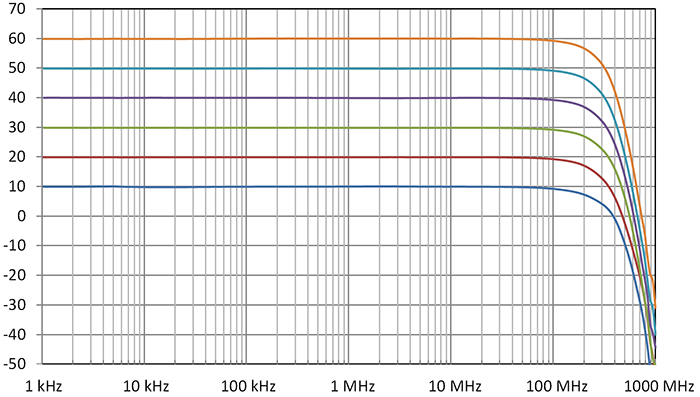

典型的頻率行為取決于 DHVA-201 的選定增益 [dB]
