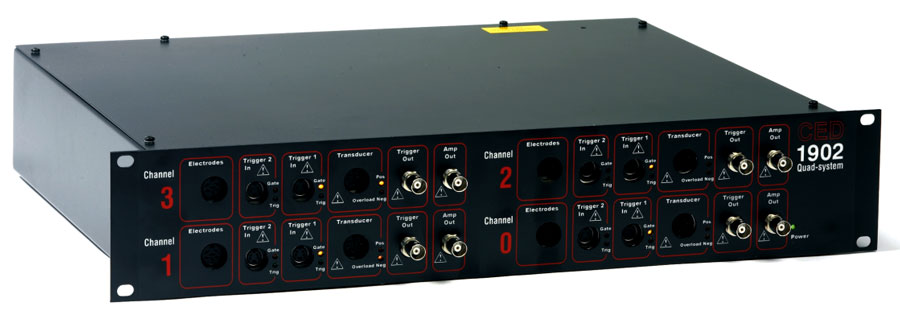

CED 1902信號調節器是一個用于協同微機控制數據采集系統工作的通用標準化單元。為廣泛應用而進行的優化使1902可以接收各種不同來源的生物或儀表信號。

該系統在單信道或多信道配置中均適用。通過串行線與計算機進行通信，允許同時控制多個單元電路。

重要聲明: 由于新的RoHS廢料處理法規我們不能在歐盟提供1902的銷售。但這絕不影響1902的安全指標。

CED 1902 被出售用作科研設備而非用作有EC醫療設備指示含義的醫療設備。

應用軟件

EMG, EEG, ECG, ERG

誘發反應

TMS 和 rTMS

皮膚電導

震顫分析

用於記錄對短音刺激的聽性腦幹反應（ABR）。

- 及其它多項應用 ...

CED 1902前置放大器，CED 1902信號調節器功能

可編程放大器的主要優勢是信號調節器及記錄數據應用軟件之間的交互。通過CED數據采集及分析程序Spike2及Signal或通過單機控制應用程序可直接控制1902。

將高電平脈沖或開關閉合轉換為5V TTL的觸發脈沖輸入轉換器

可通過軟件讀出的過載指示器

有全波整流電路及可編程后置濾波增益的EMG濾波器

用于數字化傳感器以及其他低帶寬信號和串行線所傳輸結果的16位ADC

軟件可控配置

可讀出的可編程增益

根據用戶輸入的濾波器截止值所產生的數字濾波器

選擇性輸入箝位

可選擇的電源階式濾波器

AC/DC耦合

動態控制12位偏移

1902 控制面板

獨立的電極輸入

1902滿足與英國主要生理學實驗室協力制定的關于符合EN 60601-1的獨立放大器的規格。它提供專門為EEG, EMG, ECG以及誘發電位的應用而改進的低噪聲差分電極。

重要聲明: CED 1902 被出售用作科研設備而非用作有EC醫療設備指示含義的醫療設備。

傳感器輸入接口(非獨立)

該傳感器的輸入端適用于各種電橋及其他傳感器。它可以接收單端差分輸入并提供5v及12v的輸出從而提供許多傳感器所需的激勵電壓。其應用包括：等距作用力，形變測量器，溫度，壓力，加速度，位移及角度計。

1902可用于傳感器-僅有的一種非獨立電極輸入形式。

CED 1902前置放大器，CED 1902信號調節器應用軟件

1902適用于直接對物體進行連接以記錄多種生物信號，包括EEG, EMG及 ECG。非獨立傳感器允許連接多種傳感器以捕捉其他數據，如作用力，溫度，加速度，張力以及位移。

Spike2及Signal軟件包均包括對1902的內部控制。每一軟件包與1902相互結合來進行自動調整并做標記以適當注釋放大器設置的變化。在Spike2>及 Signal中儲存有放大器設置，因此在實驗交替的過程中，放大器會自動恢復設置。


CED 1902前置放大器，CED 1902信號調節器增益范圍

對于肌電圖和心電圖，用戶一般選擇100-100,000的增益范圍類型，最大信號振幅是±50mV。

對于信號較小的腦電圖和誘發電位，更適合選擇最大振幅是±5mV的1,000-1,000,000增益范圍。

1902 及 Spike2

Spike2用連續時基記錄事件以及波形數據并形成文件，這使其成為睡眠研究，生物力學，行為實驗以及心血管研究的理想選擇。1902增益以及其他軟件控制設置的變化會連同波形一起以文字附注的形式被記錄下來。

通過動態光標，您可以在記錄放大器及濾波器信號的同時進行自動測量。可以檢測如ECG以及血壓的波形特征，并且它們的時間，數值以及其他測量結果會在XY坐標平面上標注，從而以電子數據表格式顯示和輸出。結果同樣可以以額外通路儲存于數據文檔中，用以標記進行測量的位置以及結果。


1902 及 Signal

Signal是一個框架化記錄系統，它更適用于如誘發反應（視覺，聽覺，電學，TMS）之類的應用。它還是生物力學應用的理想選擇，如與測力平臺協同使用。

對于TMS以及電激勵實驗，1902選擇輸入夾鉗被設計用作抑制人為現象，如測量點靠近激勵點，該人為現象可能使放大器飽和。
