QRM-ConeBeam錐形束CT模體用于測試錐形束和平板 CT 掃描儀的成像性能！

提供不同的低對比度部分和空間分辨率條形圖案

允許在不同方向進行 MTF 測量

用于比較不同 CT 和 CBCT 掃描儀解決方案的多功能體模

Cone-Beam Phantom 允許檢查可在具有 3D 成像選項的 DVT X 射線裝置、C 臂或血管 X 射線模式以及具有平板探測器的 CT 掃描儀上測量的整個圖像質量參數范圍。

三個不同的低對比度部分提供 3 到 200 HU 之間的對比度，以考慮低對比度能力的巨大變化。

空間分辨率條形圖案和額外的邊緣插入確定了不同方向的系統 MTF。圖像對比度和 HU 比例部分量化了機器 HU 比例和使用不同設置實現的骨骼對比度。通過比較使用 Cone-Beam Phantom 測量的結果，可以比較不同的產品和技術解決方案。

除了錐形束掃描儀的圖像質量外，還可以使用 CT Dosimetry Phantom 測量劑量。CTDI 方法可以應用于所有類型的錐形束掃描儀。

參數規格：

直徑：160 毫米

長度：143 毫米

截面高度：20 毫米

QRM-ConeBeam錐形束CT模體部件介紹：

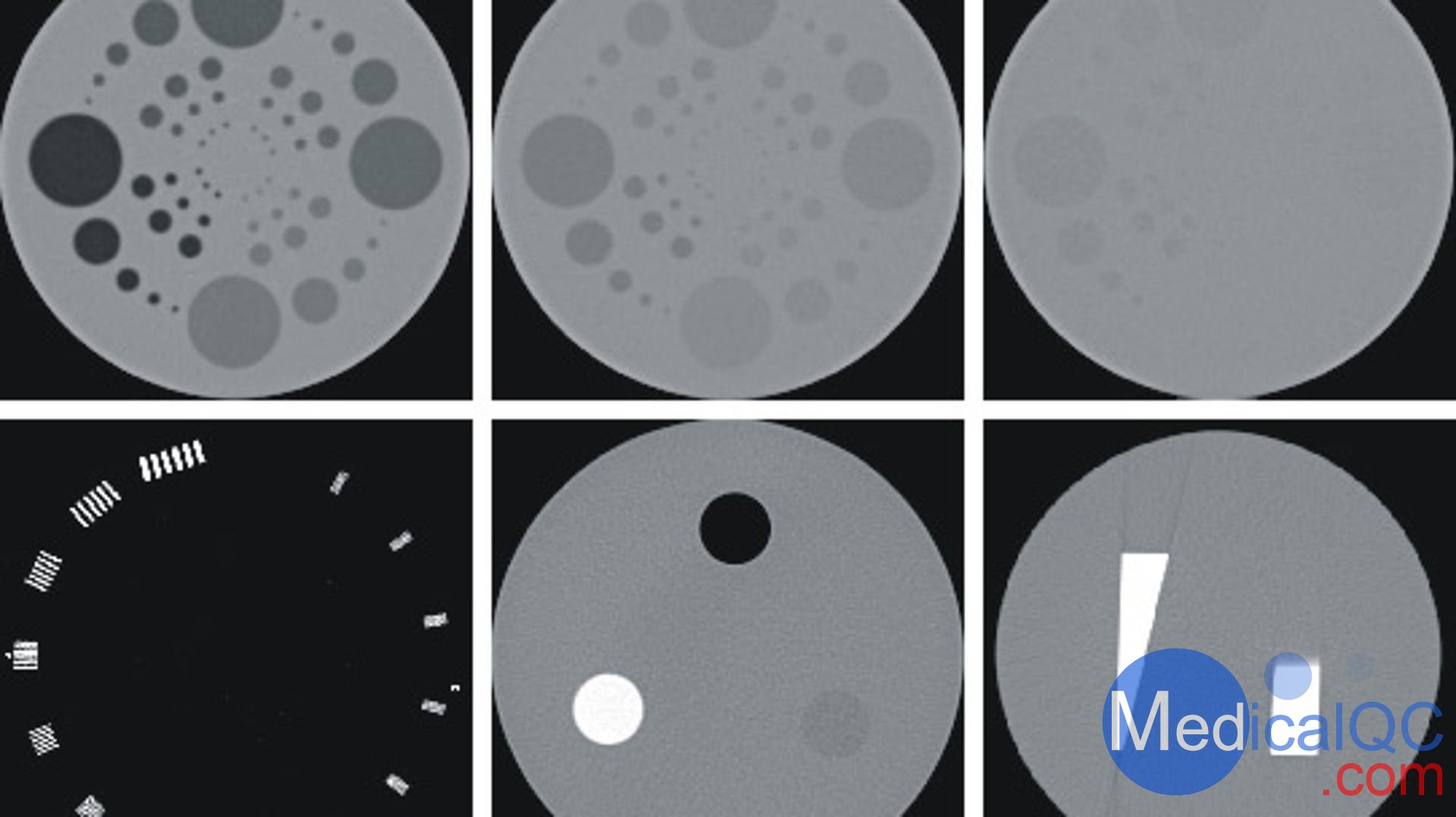

 對比度分辨率：

A節： 對比步驟：-60、-90、-120、-200 HU

B 部分： 對比步驟：-20、-25、-30、-45 HU

C部分： 對比步驟：-3、-5、-10、-15 HU

低對比度插件的直徑： 分別為 2、4、8、16、32 毫米

D 部分 - 空間分辨率： 14 圓形對齊線圖案：4 至 30 lp/cm

E 部分 - 噪聲和縮放： 3 個刀片 D = 24 mm：骨當量（400 mg HA / ccm 水當量 (CTwater) 空氣

F 部分 - MTF 楔塊： 兩個垂直對齊的楔塊：PTFE 20 x 16 x 80 mm

G 部分 - 平原： 轉接板：可選定制轉接器



QRM ConeBeam模體是最適合評估計算機圖像處理系統的成像性能-

斷層掃描（CT）、錐束掃描和平板CT掃描儀。

QRM ConeBeam模型的設計涵蓋了這種成像設備可實現的全部圖像質量。

幻影提供了評估圖像的可能性

質量指標符合國家和國際標準（如DIN IEC 61223-3-5或DIN IEC 61223-2-6）。可以獲得以下圖像質量指標：

?CT值均勻性

?CT值的準確性

?圖像噪聲

?對比噪聲比

?空間分辨率（ESF、MTF、楔形）

?空間分辨率（視覺、條形圖）

?平面內的幾何精度

?低對比度功能

ConeBeam體模對于全面量化體積X射線掃描儀的成像性能以及比較不同系統或技術解決方案至關重要。

除了錐束掃描儀的整體圖像質量外，還應使用CT劑量學模型測量輔助劑量。CT劑量指數（CTDI）方法可應用于所有類型的錐束掃描儀。
