QC-3 模體用于測試電子射野影像設備（EPID）的 MV 圖像質量。

將模體放置在 EPID 表面上，或?qū)?EPID 放置在距離等中心一定距離（通常為 40 或 60 cm）

的等中心處，即可獲得 MV 級別的入射圖像。然后將圖像導入 PIPSpro 軟件，并在 Imager

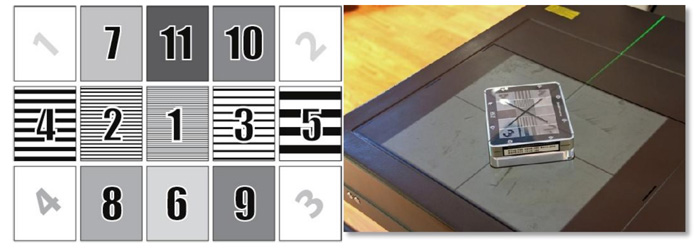

QA 模塊中進行分析。左圖顯示了 QC-3 模體的編號區域。拐角處的角度數字用于增加密度

（數字 1 加工成深度為 1 mm 的鉛塊，數字 2 加工成深度為 2 mm 的鉛塊等）。圖中的小

數字表示區域編號。區域 1-5 是具有不同空間分隔的條形圖，用于分析空間分辨率 f50。區

域 6-11 包含厚度不斷增加的鉛或塑料（PVC）塊。右圖為 QC-3 模體在 EPID 影像板上檢

測的位置。

QC-3 MV影像模體，QC-3 EPID圖像性能模體分析內容：

分析的影像質量內容包括噪聲（Nosie）、對比度（Contrast）、空間分辨率

（Spatial Resolution）、均勻性（Uniformity）



產品參數：

模體材質：鉛及塑料 PVC 混合材質

模體尺寸（長 x 寬 x 高）：134mm*114mm*37mm

模體重量：1.8kg

可分析影像內容：噪聲、對比度、分辨率及均勻性

QC-3模體區域參數：
